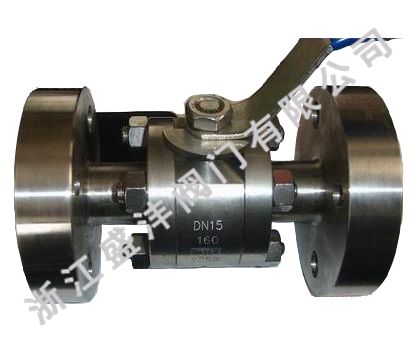

法蘭鍛鋼球閥 Q41F-1500LB-RTJ產品特點
1、本產品所有部件均為鍛件
2、采用下裝式閥桿,設備倒密封結構
3、采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4、密封面采用尼龍1010,它的磨擦系數(shù)通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
法蘭鍛鋼球閥 Q41F-1500LB-RTJ主要參數(shù)：
1、工作壓力：1.0Mpa-42.0Mpa。
2、工作溫度：-46+550℃。
3、驅動方式：手動、蝸輪、氣動、電動等。
4、連接方式：法蘭、焊接、對焊、承插焊、等。
5、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
6、閥體材質：鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼304，304L，316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
法蘭鍛鋼球閥 Q41F-1500LB-RTJ主要零件材料
零件名稱 | 閥體 | 法蘭 | 閥座閥桿、球 | 密封圈 | 雙頭螺栓 | O形圈 |
材料 | 45 | 35 | 2Crl3 | 尼龍 1010 | 35CrMO | 丁晴橡膠 |
法蘭鍛鋼球閥 Q41F-1500LB-RTJ主要性能規(guī)范
型號 | Q41N-160 | Q41N-320 | Q61N-160 | Q61N-320 | |
公稱壓力 PN(MPa) | 16.0 | 32.0 | 16.0 | 32.0 | |
試驗壓力 | 殼體 | 24.0 | 48．O | 24.0 | 48.0 |
密封(液) | 17.6 | 35.2 | 17.6 | 35.2 | |
密封(氣) | 0.6 | ||||
適用溫度 | -40～80 | ||||
適用介質 | 水、油品、氦、氫、氨等 | ||||
法蘭鍛鋼球閥 Q41F-1500LB-RTJ主要外形尺寸和重量
型號 | 公稱通徑DN(mm) | 尺寸(mm) | 重量 (kg) | ||||||
L | L1 | D | D1 | H | Lo | 16.MPa | 32.0MPa | ||
Q41F-1500LB | 10 | 150 | 60 | 90 | 18 | 58 | 220 | 4 | 4.5 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | 4.5 | 5 | |
20 | 190 | 80 | 110 | 29 | 7S | 250 | 6.5 | 7 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | 8 | 9 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | 16 | 18 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | 22.5 | 24 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | 35 | 38 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | 48 | 52 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | 67 | 72 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | 116 | 124 | |
